修建一个标准游泳池需要哪些技术

文章出处:网责任编辑:作者:人气:-发表时间:2012-07-20 19:49:00

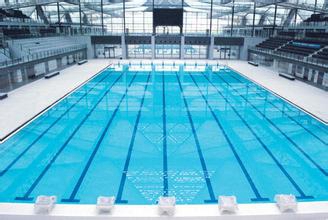

  1、标准游泳池
  作竞赛用的设有观众席,作练习用的则不设观众席。池的尺寸规格和设备应符合比赛标准。一般池的平面尺寸为21m×50m,水深1.8m。

  2、标准跳水池
  带和不带观众席的两种。但池的规格和设备要求都符合比赛标准。平面尺寸21.5m×l5m,水深:3.5m~5m,有跳水高台和跳板。

  3、其他类型
  (1)普通游泳池平面形状尺寸不限、水深不限,一般水深1.6m左右。
  (2)花样游泳池平面尺寸30mX20m,有12mXl2m的,水深保证≥3m。其它部位≥2.5m。
  (3)水球池平面尺寸33m×21m,水深≥1.8m。
  (4)潜水池平面尺寸3.6m×5m,水深1.5m~5m。
  (5)制浪池平面尺寸长≥25m,宽≥5m。水深1.5m左右。
  (6)戏水池(儿童池,水滑梯)平面形状尺寸不限,水深lm左右。

  4、综合池

  综合池就是为了达到一池多用的目的,把池的面积增大,池的深浅有变化,设深水区和浅水区,满足不同游泳者的要求。在尺度规格上用大于、等于标准池规格的池面和水深,达到比赛和练习的要求。把水面和深浅加以分隔(用浮标或水中拦网,供不同年龄、不同游泳技术水平,不同游泳项目要求的水池。

  游泳池的基本施工示意
  确定并标好泳池的预设位置,用挖土机开凿
  连接并坚立起泳池墙板,在适当的位置安上钢筋撑杆
  在接缝处浇灌混凝土
  用水泥抹平泳池底部
  铺上乙烯树脂底衬
  真空抽紧衬底后即可放水
  泳池主要配套设备及常用零部件
  水质监控仪、投药计量泵、池底灯、循环水泵、扶梯、主排水器、水交换器队、可调布水器、泳池线注水器、跳台、高速过滤沙缸。
  PU塑胶与泳池的完美结合

  ----标准游泳池设计要求

  、国际比赛标准规格

  (1)池长一般为50m,允许误差+0.03m。在池端可安装触电板调时器,(触电板规格:2.4m×0.9m×0.01m,在两端池壁水面上30cm处安放。浸入水中60cm。板表面色彩鲜明并划有与池壁标志线相同的标志线。)池总长为50m,短池长度为25m,短池总长25m,允许误差+0.02m。

  (2)池宽21m,奥运会世界锦标赛要求25m。
  (3)水深水深要求≥1.8m。两端池壁自水面上30cm至水下80cm处。可在距水面不超过1.2cm深以内池壁上设休息平台,台面宽10~15cm。

  (4)比赛泳道每道2.5m宽,边道另加0.5m,两泳道间有分道线,分道线用浮标线分挂在池壁两端,池壁内设挂线勾,池底和池端壁应设泳道中心线,为深色标志线。

  (5)出发台应居中设在每泳道中心线上,台面50cm×50cm。台面临水面前缘应高出水面50~70cm。台面倾向水面不应超过10》,并保证运动员出发时能在前方和两侧抓住台面,出发台上应设不突出池壁外的仰泳握手器,高出水面30~60cm,并有水平和垂直两种。出发台四周应有标明泳道数的号码,号码从出发方向由右至左排列。

  (6)游泳池需在两侧壁安装溢水槽,以保持池水的要求尝试和排走表面浮游污物。游泳池的攀梯应嵌入池内,数量一般4~6个,其位置应不影响裁判工作。
  (7)水池池壁必需垂直平整,池底防滑,池面层平整光洁易于清洗。一般池壁贴白色玛赛克,池底贴白色釉面砖,泳道标志线为黑色釉面砖。
  (8)游泳池的池岸宽一般出发台端池岸宽≥5m,其余池岸≥3m。正式比赛池,出发台池岸宽≥10m,其他岸宽≥5m。

  、游泳池细部设计
  泳道、出发台等设施的细部设计

  (1)泳道比赛池两端水平面处应设置嵌入池壁内的挂钩。分道线用白色圆软木、橡皮管或圆木棒制成,直径50-70mm,分道线的两端距池壁5m内全部漆成红色,使运动员到达池端前易于识别。泳道标志线国际标准。
  (2)出发台出发台台面尺寸为450mm×450mm,向前倾斜约15》,前沿和池边对齐,台面应作防滑处理。出发台前沿离水面300-750mm,四周应有标明泳道次序的号码。出发台还可装置供仰泳出发用的握手器。
  (3)溢水槽溢水槽设在游泳池四周池壁上,以清除浮在水面上的杂物,比赛池可以只在两测设置。槽底要有倾斜坡度,使水流到排水口。溢水槽边缘厚度最好在70mm左右。
  (4)攀梯及台阶攀梯设在游泳池两侧,不宜突出池壁,数量按池长决定,每隔25m可设一座。也可以用台阶代替攀梯。
  (5)水下观察窗在运动员训练用的游泳池,池壁可设置水下观察窗,供教练员观察运动员的水下动作和摄影用。水下观察窗根据条件可设一个或数个。
  (6)溢水子
  (7)歇脚台
  (8)游泳池剖面形式

  、池底、池壁构造
  游泳池有两种情况:一种是直接在地上开挖形成池;另一种是将池放在建筑楼层上。前一种情况池壁受水的侧压力和回填土的侧压力。当池较深,而又是空池时池壁实际上就是挡土墙,而池底承受压力。如果是架空或在楼层,池壁需进行结构设计,实砌(非架空)池壁也应按结构需要处理。池壁的防水层和面层应满足水池的防水和便于清洗的要求。经过研究和实践,池壁一般用条石池壁、毛石混凝土壁或钢筋混凝土池壁为好。池壁和池底防水层,宜柔性层和刚性层同时用。游泳池及跳水池池身池底构造作法。

  、游泳池伸缩缝构造
  室外游泳池由于受四季温度变化的影响,因此室外游泳池宜设伸缩缝。伸缩缝的做法有用橡胶或紫钢片作止水带的两种。紫钢片耐久性好,宜用于比赛池,橡胶止水带易老化,宜用于练习池。





本文由广州戴高乐泳池设备有限公司(www.denor.cn)收集整理,转载请注明出处并加上链接!
