室内恒温泳池设计方案


一、节能先锋——热泵热水器
  随着经济的发展及人民生活水平的提高,人们对生活热水需求量迅猛增长。但是,由于大气环保加大了执法力度,燃煤锅炉房纷纷改造,又由于燃油燃气甚至直接用电产生热水的成本过高,且非“可持续发展”的长久之计,因此,近年来以太阳能为供热源的热水器产业速度递增。然而,由于我国太阳能资源分布有着地区上的较大差异,南方大部分地区全年的晴天率不足50%,这就意味着在满负荷利用太阳热水器的情况下,相当一部分热是来源于电或燃气,所以,利用太阳能来生产热水依然具有一定的局限性。与之相比,热泵热水器作为一种能从自然界的空气中获取低品位热,经过电力做功,输出能用的高品位热能的设备,其技术已成为全世界备受关注的新能源技术。
  热泵理论来源于十九世纪早期的卡诺循环原理,1852年威廉·汤姆逊提出了热泵设想。1912年在瑞士苏黎世成功安装了一套以河水为低位热源的热泵设备用于供暖,这是世界上第一个水源热泵系统,此后的几十年是热泵的早期研究发展阶段,但因其设备费用高昂、可靠性较低,六十年代热泵工业进入停滞不前的阶段,直到七十年代爆发能源危机,人们重新认识到热泵节约能源,回收低温废热的特点,对热泵的研究工作又重视起来。热泵技术在工业领域得到广泛应用,在节约能源和保护环境方面起着重大作用。
  二十世纪七十年代末期,我国生产出第一台燃气热水器,热水器行业迅速发展起来。目前,市场上有燃气热水器、电热水器和太阳能热水器三大类,大大地方便了人们的生活,但它们分别具有易燃、易爆、易中毒、易触电、使用难、安装维护难等缺点。

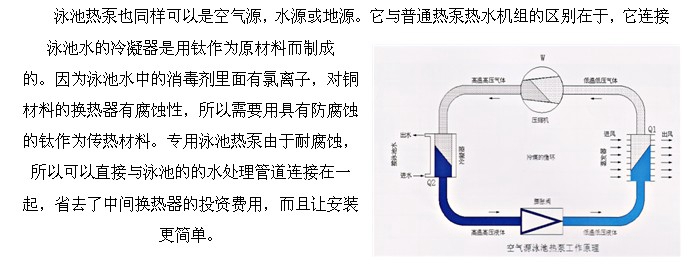

二、热泵热水器工作原理

三、戴高乐热泵机组的优点

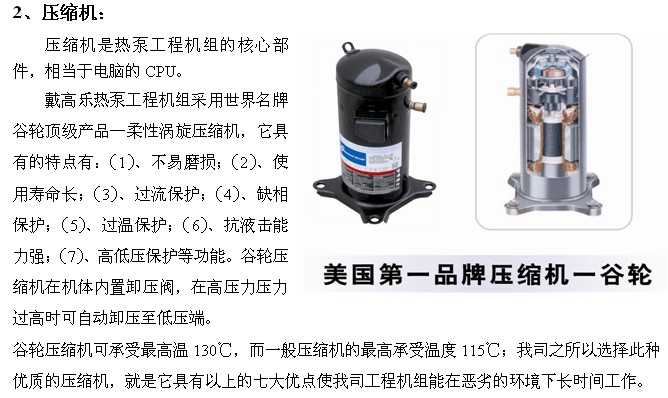

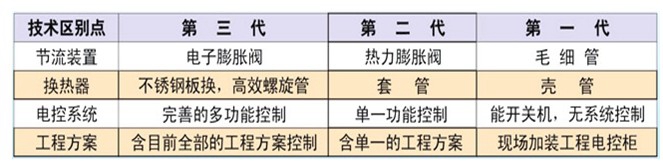

1、热泵工程机组特点说明:
1、采用美国品牌谷轮压缩机、日本鹭宫电子膨胀阀。
2、机组箱体全部由数控设备制作,箱体外观整齐划一,美观大方。
3、使用防水电机,防水电控箱体,使机组更加安全可靠。
4、机组系统采用电子膨胀阀节流调节装置,机组适用范围更加广阔,机组系统运行稳定可靠。
5、机组冷凝器使用美国技术螺旋管制作,换热能力更加优秀,能效比大大提高。
6、控制系统已采用可调化霜温度,可根据实际工作情况,进行化霜温度点调节,解决系统频繁化霜或系统很难进入化霜的难题。




四、工程方案设计

(一)、工程概况
工程名称:
   室内泳池热泵恒温热水工程
工程目的:给予泳池恒温。
系统设计原始条件和参数:
泳池容量:20*40*1.8=1440m3
泳池恒定温度:28℃
最低水温:10℃;
初次加热时间:48小时
泳池地点:室内。

(二)、系统设计优点
较好地结合实际使用的特点,系统工程设计合理、结构简单、使用方便。热泵换热器采用高效纯钛管,可以让机器直接跟泳池进行循环,无需中间换热器,便于安装、维修和保养。
从技术经济的角度考虑,选用性能可靠、价格合理的设备。合理利用投资,便于热水管理。

(三)、系统设计方案
1. 热泵配置
热泵主机的配置主要根据对泳池的初次加热所需的热量,并根据最不利工况来进行计算,。根据赣州地区冬季平均基础水温为 10℃,故要满足贵方泳池恒温的需求,需配热泵主机功率为
根据公式:Q=C×M×△T
  注明:Q:热负荷     Kcal
      C:水的比热容  1Kcal/kg·℃
      M:日用水总量   kg或L
    △T:水温差  28℃-10℃=18℃
   初次加热所需热量为:
   1Kcal/Kg.℃×10³kg/m³×1440×(28-10)℃=25920000Kcal
   以初始加热按48小时计,
   所需的总输出功率为:
      25920000Kcal÷860Kcal/Kw.H÷48H=627.90Kw
2. 机组选型
  初水温为10℃,恒温在28℃时,戴高乐空气源热泵MD200D(20匹)机组输入功率为19Kw,制热量为84Kw的20匹热泵主机,台数为:
   627.90Kw÷84Kw=8台
   实际工作时间为:
   25920000Kcal÷860Kcal/Kw.H÷(84Kw×8)=45H.
  泳池每天保持恒温仅需很少的热量,根据散热量计算,约占泳池初始加热的30%左右。(即为:627.90Kw×30%=188.37KW)所以在计算机组选型时,若满足初次加热一定会满足每天恒温的。
   因此从投资经济性和使用合理性考虑最终确定选用我司生产的MD200D(20匹)机组8台。

3. 机组图片及性能参数

产品名称:戴高乐商用泳池热泵热水器20P机
产品型号:MD200D
最高出水温度℃:35
水流量(L/H):22000L/H
制热量(Kw):84Kw
额定功率(Kw):19Kw
额定电流(A):35A
额定电压(V):380 V
额定频率(Hz):50Hz/60Hz
接管尺寸(DN(mm)):DN75
外型尺寸(mm):1990x980x2040
质量(Kg):600Kg
噪音(Db):≦60Db

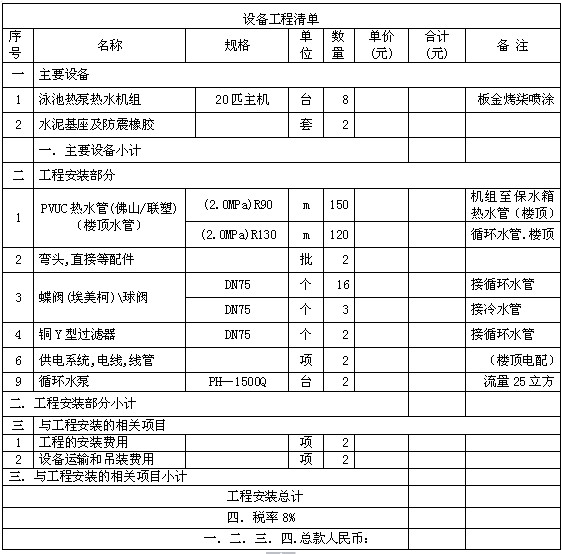

五、工程设备基础清单

清单仅供参考,具体还以实地为主!



六、运行费用经济性分析

若1吨水从15℃升温至28℃,则需热量13000KCAL;加热1吨水所需费用见下表:
根据所需热负荷Q=cm△t=1×1000×(28℃-15℃)=13000(kcal),热泵的耗电量为13000÷860÷4.2=3.6KWh,电价为1元/度,则加热1吨水所需费用为3.6*1=3.6(元)
注:能源价格有地区、时间差价。
燃油锅炉:每1吨热水运行费:13000千卡÷10500KCal/kg÷0.8×3.6元/kg=5.6元
燃气锅炉:每1吨热水运行费:13000千卡÷8700KCal/m3×2.6元/m3÷0.8=4.9元
泳池热泵机组:每1吨热水运行费13000千卡÷860千卡/度×1元/度÷4.2=3.6元

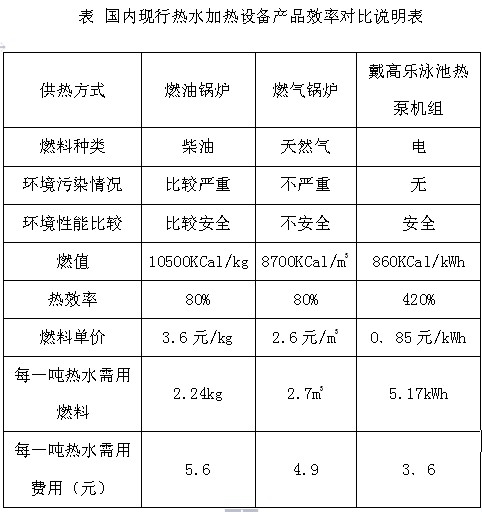

泳池从15℃升温至28℃时各种加热设备所耗电量如下表:


由上表可见,在燃油锅炉、燃气锅炉、铭迪泳池热泵机组这几种加热设备中,铭迪泳池热泵机组加热1吨水所需要的费用是最少的,使用是最经济的,效率比其它三种加热设备都高。

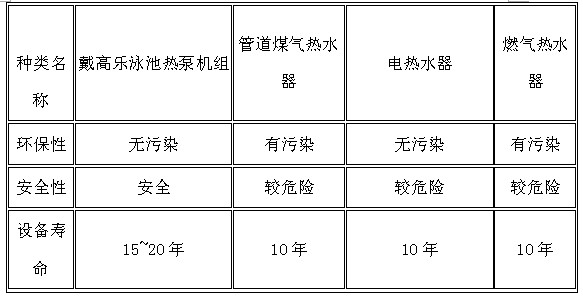

从以上计算分析比较可观的,而且具有环保、安全性强,设备寿命长,使用舒适方便等优点,从表中可以更为直观的表现出来:
